工作原理

一、加热升温：

1、加热程序：

由燃烧机正常燃烧产生高温火焰喷入热交换器，由热交换器调配后进入内藏式快速升温区及保温储藏区。

2、热量的调整（火力大小）：

本机装配的燃烧机的燃油量，是由喷油嘴大小来决定，而调整燃油量需调换喷油嘴。

二、罐体内部沥青的流向：

        快速升温区的沥青【成品沥青】加热温升到所需温度后并输出，储藏区内上部较高温的沥青自动进入补偿。

                  设备的安装

一、选择场地：

1、若与搅拌机及其他设备配套，输沥青管道应尽可能短，口径大，否则易冷堵管。（选配导热油式沥青输出管道保温装置除外）

2、考虑沥青运输车的进出通道及给罐体内注入沥青的高差，如果选配地面沥青输送注入装置【地灌】或供应沥青的运输车自配沥青泵，则可免去高差。

二、电源：

本机整机配套功率5.2 KW ━ 7 KW，三相380V加零线。用户特殊要求的除外。

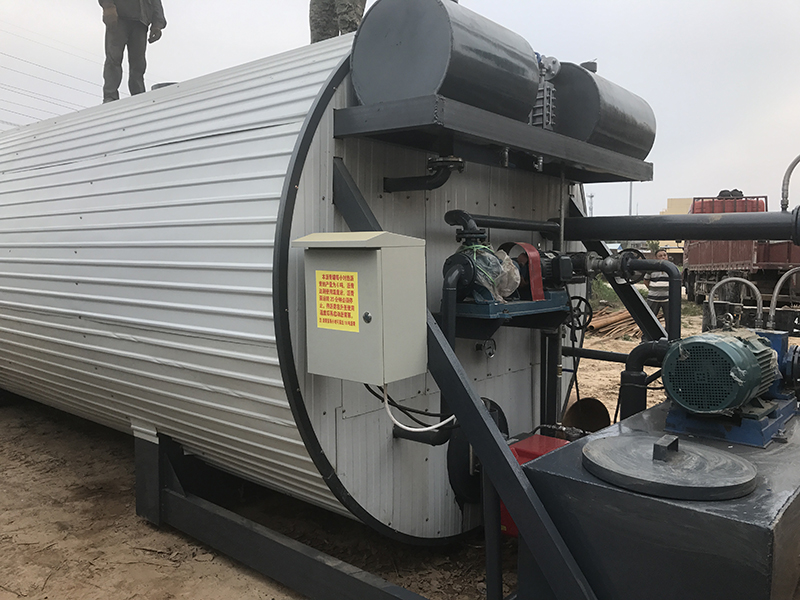

三、主机就位：

1、在主机安装处，应有坚实稳固的基础，千万不可产生下沉、倾斜。就位后要用水平尺认真的调好水平，水平与否，事关整机使用性能切不可掉以轻心，承受重载后，还需校验。

若：罐体安装不水平，当沥青在低位加热时，容易引起罐体内部的沥青着火。注意！！！

2、主机上方应设有防雨遮盖，电器受潮后容易损坏，应予保护。

四、电器与其他部件的安装步骤顺序:

1、由观察口取出嵌入式沥青泵安装到沥青泵电机旁边的安装口内；将沥青泵电机及皮带轮调整到与嵌入式沥青泵的皮带轮在同一平面；并调整皮带松紧度。（50立方的沥青罐适用）

2、由观察口取出烟囱并安装，并保证接口密封。

3、导热油保温式沥青输出管道与其他设备对接。

4、检查导热油位；

5、整机可靠接地，

6、检查各部电路，接头紧固，绝缘良好。

           新机调试运转

  当主机安装后水平调整好，电器检查良好后，即可进行调试运转。使用单位应指定专人进行操作，操作者应先阅本说明书，了解机器的结构与性能，结合新机调试运转，熟悉工艺原理及操作方法，待调试运转正常后，方可正式投入生产。

一、调试前检查和准备工作:

1、认真阅读燃烧机的使用说明书，做好点火前准备工作。

2、将燃烧机的柴油箱加上柴油，观察是否渗漏。

3、接上电源。（三相380V加零线，与电路图提示的接法一致）

4、将电控箱总开关闭合、观察电压情况、及其它电器是否正常。（电压值正负不得超过标定值的5%）

二、空机试运转：

      1、启动导热油泵，观察其转向是否与箭头标志相符，如不符应及时更换进入电控箱的电源相序，观察其工作状况，导热油是否渗漏；油位是否正常。2、调整成品沥青及储藏沥青的温控值；温度设定参考值如下：

        1.）成品沥青160℃～180℃；

　　　　2.）储藏沥青160℃～180℃。

      注：①因沥青罐内未注入沥青，不可点火空烧罐体，切记！！！

②沥青泵不能空转以免损坏机件。

               操作与使用

一、生产前的准备：

      1、注入沥青，并观察罐体内的沥青液位计是否正常工作。

      2、当罐体内的沥青液位上升时，同时观察成品沥青温度指示值是否能达到施工要求，若温度太低，可准备点火加温。

     注：当沥青温度超过设定值时，燃烧机不工作。

二、点火加温：

      1、详见使用说明书内的燃烧机使用相关说明。

      2、按下点火按钮注意观察是否点燃，查看烟囱是否有黑烟。

      3、细调燃烧机的风门，使之无黑烟排放。

注：风量偏小时烟囱冒黑烟，风量过大时停机后再次点火不易点着。

三、供沥青：

      1、当成品沥青温度快达到施工要求时，先启动导热油泵（50分钟左右）后才可供沥青。

     注：当成品沥青温度低于140℃时，不可启动沥青泵，否则电机及传动装置易损坏。

      2、供沥青结束或中断时，应及时启动收沥青按钮，收回管道中残留的沥青，以免堵管。

四、停机：

      1、先停火，等烟囱的余烟彻底排出（约20分钟）后关闭电控箱电源。

     注：此动作为防止柴油的余烟遇明火爆燃。

      2、关上电气操作室的门。
